Hoy he tenido la oportunidad de visitar una central hidáulica de embergadura, tanto me ha impresionado que quiero daros a conocer unos datos que quizás os interesen.
Proyectada a principios de los años 80 y acabada en el 92, se levanta la presa portuguesa de Alto Lindoso, justo encima de la vieja. Se encuentra ubicada en el rio Limia en el término municipal de Ponte da Barca, cerca de la frontera española, en el norte de Portugal.
El embalse abarca una superficie de 1525 km² , con una Capacidad útil 347,9 / 224,6(hm³ / GWh).
El embalse abarca una superficie de 1525 km² , con una Capacidad útil 347,9 / 224,6(hm³ / GWh).
La presa es de tipo bóveda con una altura de 110 m y de largo de coronación es de 300m.

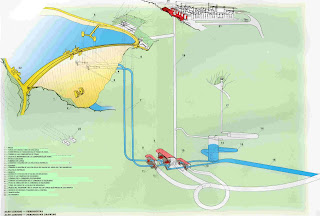

En el margen derecho de esta, tiene un aliviadero con su canalización perforada en la roca de la montaña, en el margen izquierdo aguas arriba dispone de dos torres de toma de agua de unos 5m de diámetro que alimentan a los dos grupos que posee la central que está bajo tierra a unos 340m. de profundidad.
Los dos turbinas que posee la central son de tipo francis con una potencia de 317 Mw cada una y un caudal máximo de las dos de 250m³/s ( 250.000 litros/segundo)
El salto máximo de agua desde el embalse a las turbinas es de 280m de altura, una vez el agua ha sido turbinada por estos grupos sale por unos tubos independientes que disponen de unas válvulas de mariposa muy grandes y estas dos tuberías se encuentran unos metros mas adelante en una cámara cilíndrica de 80m de altura y 21m de largo, mas conocída como chimenea de equilibrio ( amortigua el agua, una vez parada la circulación de esta bruscamente).
Después de esta cámara continúa una canalización de unos 5 Km de largo y de un diámetro de 8m que llega y vierte a un pequeño embalse mas abajo.

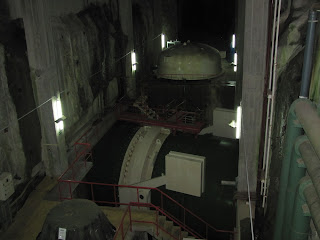

normalmente estas válvulas están abiertas, solo se cierran cuando el grupo está en revisión.
cuando se hicieron en Japón en las instalaciones de Mitsubishi eran las válvulas mas grandes del mundo.Se abren y cierran cuando quieren arrancar o parar los grupos, las mueve un servo o pistón de aceite sometido a 60bar de presión.
Como particularidades, esta central es capaz de arrancar y conectarse a la red en 90 segundos, el mismo tiempo que le lleva al ascensor bajar del edificio de control a la central (340m) el mas rápido de Europa.
El punto mas bajo de la central se encuentra en el pozo de drenajes, donde van todas las filtraciones de la instalación y se encuentra a una altitud sobre el nivel del mar de -4m
Se puede observar un montón de puntitos de luz en el techo, según me han comentado representan las estrellas que había una noche cuando el arquitecto diseñó la sala, también el suelo y las paredes están recubiertas de granito traído de Brasil.
Otra de las particularidades de esta sala es que el 24 de Abril de 2009 albergó un concierto de Paulo Gonzo.
